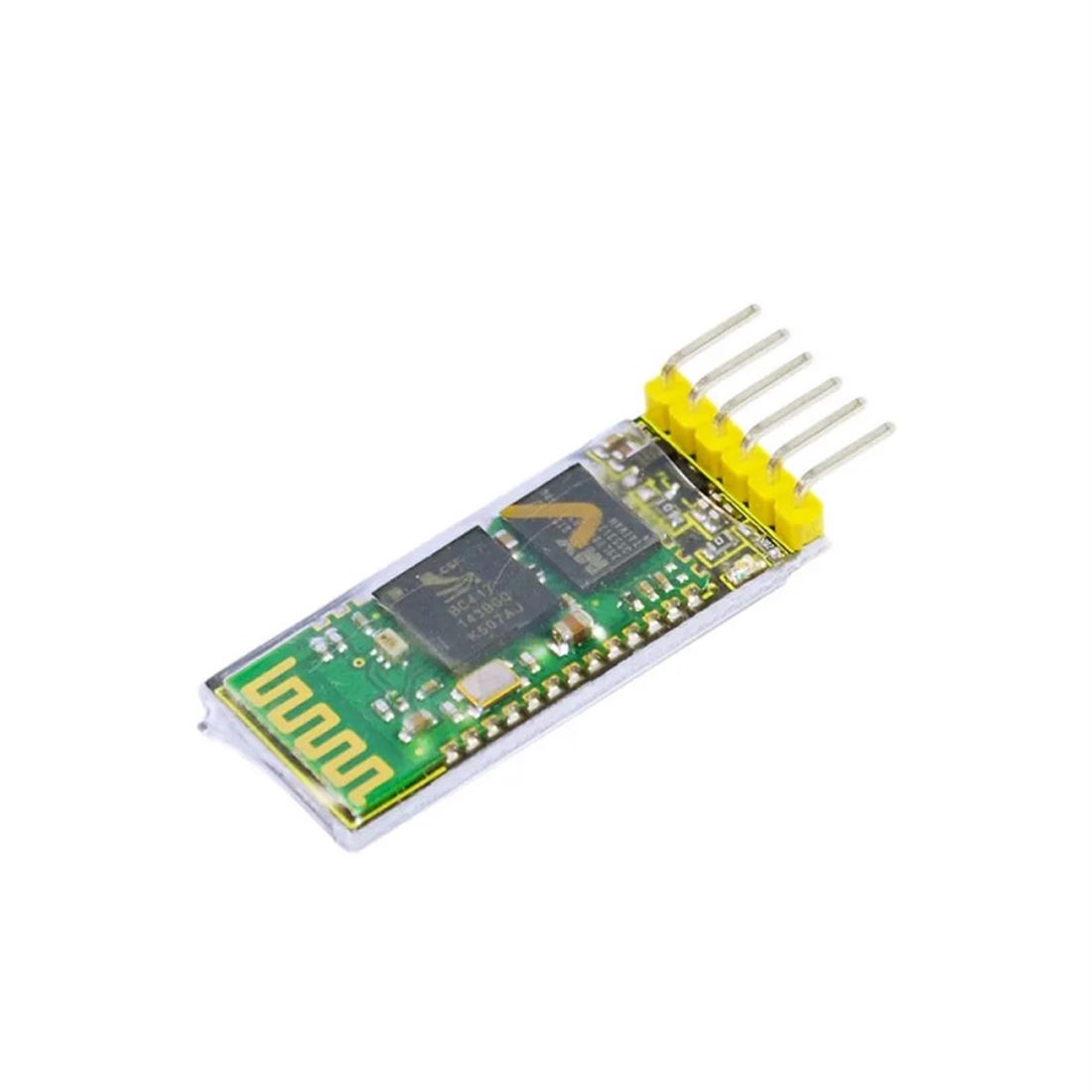

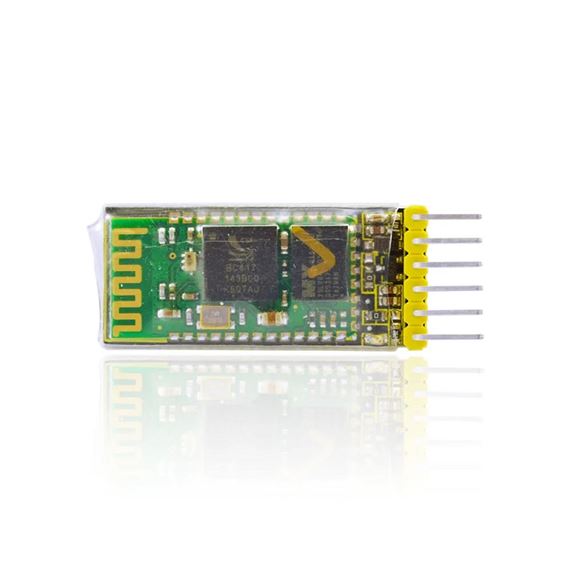

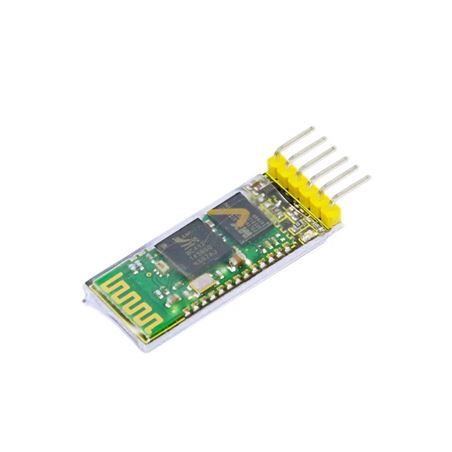

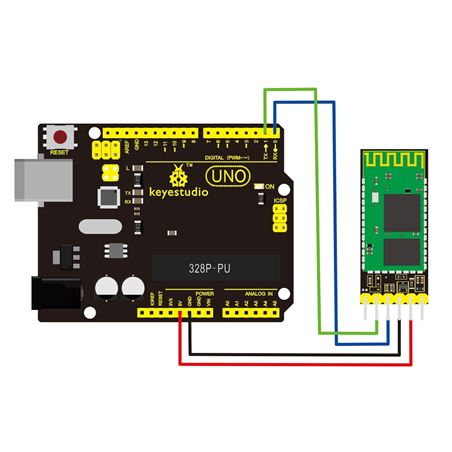

Keyestudio Módulo de transmisión Bluetooth HC-05 Master y Slave

Introducción

El módulo de transmisión Bluetooth puede permitirle deshacerse del cable utilizado para un dispositivo de puerto serie y realizar una comunicación serial inalámbrica a 10 metros. Usar el módulo no requiere conocer el complejo protocolo de fondo bluetooth. Unos simples pasos pueden hacer que disfrute de la conveniencia de la comunicación inalámbrica. El módulo de transmisión Bluetooth tiene solo 4 comandos AT. Respectivamente son las pruebas de comunicación, el cambio de nombre, el cambio de la velocidad en baudios, la coincidencia de cambio de contraseña. El comando AT debe configurarse desde TXD, pines de señal RXD, no a través de un canal bluetooth. El dispositivo que envía el comando AT puede ser de varios tipos de MCU (por ejemplo, 51, avr, PIC, msp430, brazo, etc.). También puede ser un envío de computadora a través del puerto serie (puerto serie de la PC conectado al puerto serie MAX232 o USB).

Especificación

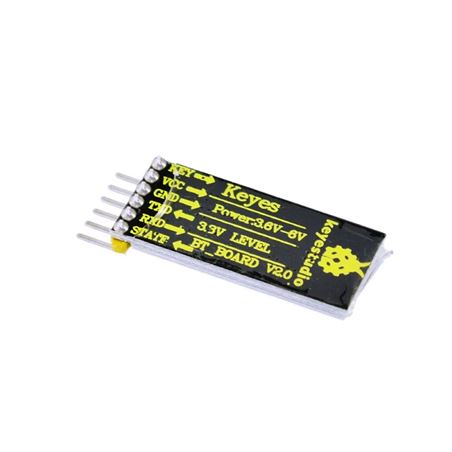

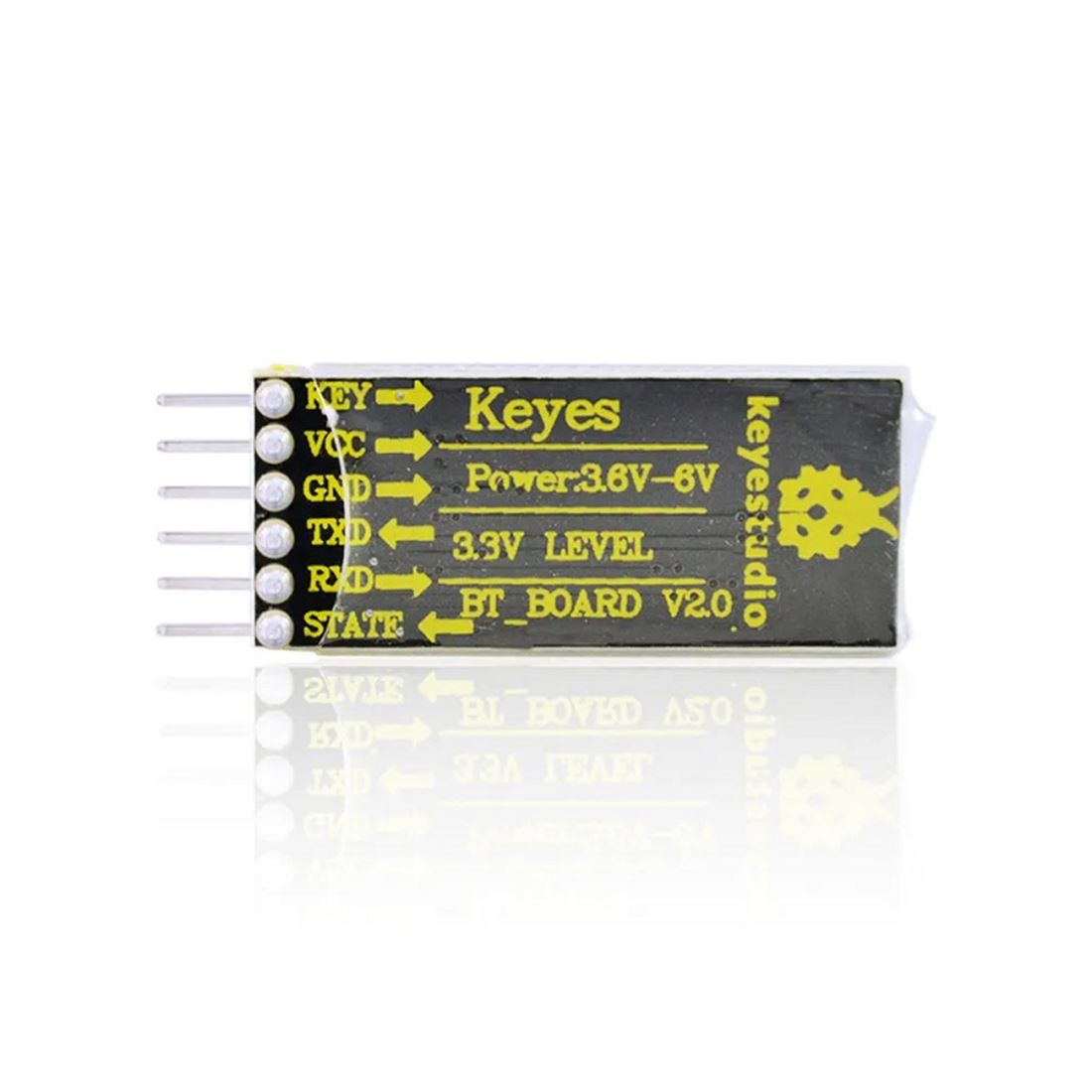

1. El módulo central utiliza el módulo esclavo HC-05, los pines incluyen VCC, GND, TXD, RXD, TECLA, pin de estado Bluetooth (ESTADO), salida baja si no está conectado, alto si está conectado
2. El LED indica el estado de conexión de Bluetooth, rápido el flash significa que no hay conectividad, el flash lento significa que se ingresa al modo AT, el doble flash significa que Bluetooth está conectado y que el puerto está abierto.
3. La placa BOttom tiene un diodo anti-retroceso, con 3.3V LDO. el voltaje de entrada es 3.6 ~ 6V; actual de aproximadamente 30 mA sin emparejamiento, actual de aproximadamente 10 mA después del emparejamiento. ¡El voltaje de entrada debe estar dentro de 7V!
4. El nivel del pin es 3.3V. Se puede conectar directamente con varias MCU (51, AVR, PIC, ARM, MSP43, etc.), también MCU de 5V, sin necesidad de MAX232 y no se puede conectar con MAX232.
5. En el área abierta, el alcance efectivo es de 10 m (el nivel de potencia es CLASE 2). Es posible que sea más de 10 m. Pero la calidad de conexión no puede garantizarse.
6. Después del emparejamiento, puede usarse como puerto serie dúplex completo. No es necesario conocer ningún protocolo Bluetooth. Admite bits de datos de 8 bits, 1 bit de parada; puede establecer un formato de comunicación de verificación par impar, que es el formato de comunicación más común; no admite otros formatos.
7. Puede acceder al comando AT para establecer parámetros y consultar información tirando del pin alto 34.
8. Tamaño pequeño (3.57 cm * 1.52 cm), producción SMD, garantizar la calidad; con película termocontraíble transparente para funciones antipolvo y antiestáticas.
9. Utilice el comando AT para cambiar del modo maestro o esclavo y para conectarse a dispositivos específicos.
10. Soporta velocidad de transmisión de 4800bps ~ 1382400bps.

Lista de embarque

1. Módulo de transmisión bluetooth, placa inferior incluida, módulo HC-05 * 1
2. Línea dupont de 6p y 20 cm de largo * 1
Software de prueba serie móvil para Android y Windows (auto-descarga: http://pan.baidu.com/s/ 1pJv2e8N)
